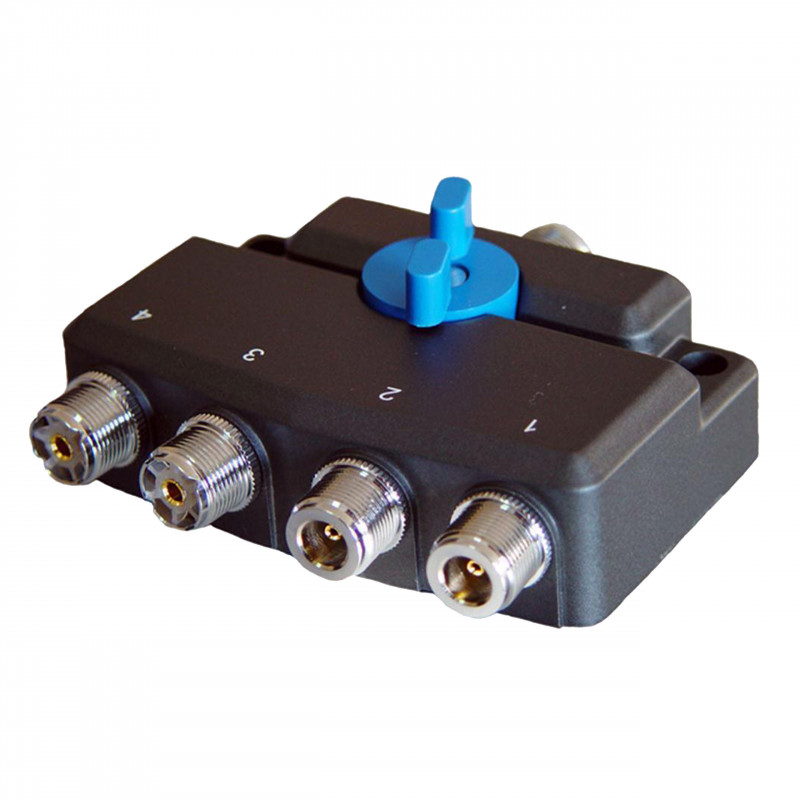

AV-SW4MIX (2xN + 2xUC1) przełącznik antenowy

Czteropozycyjny przełącznik antenowy z dwoma gniazdami typu N i dwoma gniazdami typu UC1 AV-SW4MIX.
Przełącznik pozwala na podłączenie czterech anten do jednego transceivera lub czterech transceiverów do jednej anteny - w tym wypadku zaleca się przy nadawaniu na jednym TRX wyłączenie pozostałych odbiorników.

Złącza UC1 mogą być używane na częstotliwościach do 900 MHz zaś złącza N do 1500 MHz
Przełącznik D-OR wyposażony jest w otwory do mocowania oraz zestaw śrub do montażu na stałe.

Nie używane gniazda są zwierane do masy.

Dane techniczne przełącznika D-ORIGINAL AV-SW4MIX:

• Złącze wejściowe: N
• Złącza wyjściowe:
  • 2 x UC1 (do 900 MHz)
  • 2 x N (do 1500 MHz)
• Maksymalna moc:
  • Do 30 MHz: 1,5 KW
  • 30 - 200 MHz: 1,0 KW
  • 200 - 500 MHz: 500 W
  • 500 - 900 MHz: 250 W
  • 900 - 1500 MHz: 150 W
• Straty:
  • Do 500 MHz <= 0,1 dB
  • 500 - 900 MHz <= 0,2 dB
  • 900 - 1500 MHz <= 0,3 dB
• Izolacja:
  • Do 500 MHz: > = 60 dB
  • 500 - 900 MHz: > = 55 dB
  • 900 - 1500 MHz: > = 50 dB
• SWR:
  • Do 500 MHz: <= 1 : 1,15
  • 500 - 900 MHz <= 1: 1,20
  • 900 - 1500 MHz- <= 1: 1,25
