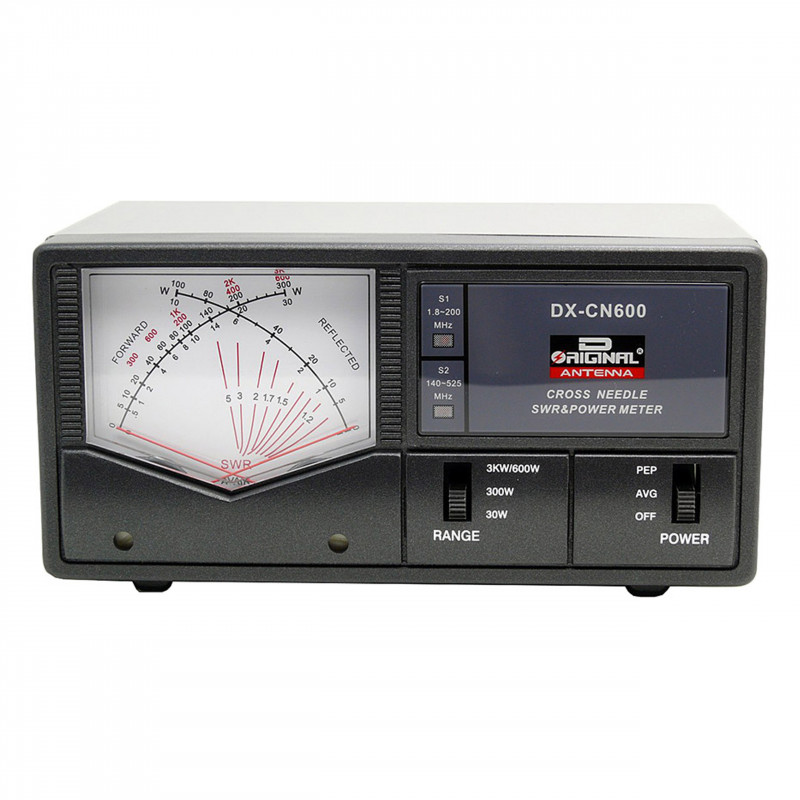

DX-CN600N reflektometr dwuobwodowy krzyżowy 1.8 - 525 MHz

Doskonały dwuobwodowy reflektometr krzyżowy do zastosowań amatorskich i półprofesjonalnych.

I obwód 1,8 - 160 MHz (złącza UHF / UC1/ SO259 )
II obwód 140 - 525 MHz (złącza N)
Pomiar SWR i mocy (padajacej i odbitej) w przedziałach do : 30, 300, 3kW/600W (140-525 MHz) z podświetlaną skalą (podświetlenie wymaga zewnetrznego zasilania).

Dane techniczne reflektometru krzyżowego D-Original DX-CN600N:

• Zakres pomiarowy:
  • I obwód: 1.8 - 200 MHz
  • II obwód: 140 - 525 MHz
• 3 zakresy pomiaru 30/300/3kW (600W dla obwodu 140-525 MHz)
• tłumienie: 0,2dB (1.8- 525 MHz)
• Dokładność pomiarów:
  • w zakresie 30W - 5%
  • w zakresie 300W - 7%
  • w zakresie 3KW/600W - 7,5%
• Moc minimalna 0,5 W
• SWR 1 – ∞
• Impedancja 50 Ohm
• Złącza SO239 (zakres 1.8-200MHz), N (zakres 140-525 MHz)
• Wymiary 15 x 6,5 x 10 cm
• Zasilanie 13,8 Vdc ( niezbędne wyłącznie do podświetlania skali )
